マスプロ
デジタルレベルチェッカー LCT5
特別価格 51,000円(税込)

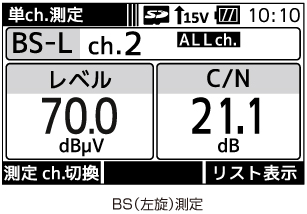

4K・8K（3224MHz）の測定が可能（日本初※1）
次世代放送「4K・8K衛星放送」にも対応！
４Ｋ・８Ｋ放送の送出が予定されているBSデジタル・110°CSデジタルの左旋円偏波のレベルと簡易C/Nの測定※2が可能です。
※1 2015年12月現在、 ハンディータイプのレベルチェッカーを対象（マスプロ電工調べ）
※2 C/N測定は、帯域外をノイズポイントとして測定する簡易C/Nになります。

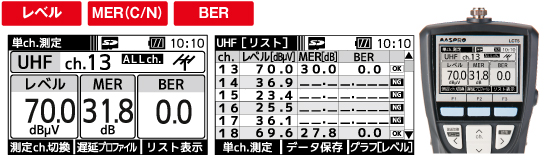

3値同時測定※3
欲しい値を同時に表示！
液晶画面の大画面化により、受信レベル・MER（C/N）・BERの測定結果を同時に表示でき、一目で必要なデータを確認できますから、作業時間の短縮につながります。
※3 BSデジタル放送、110°CSデジタル放送の左旋は、２値表示になります。

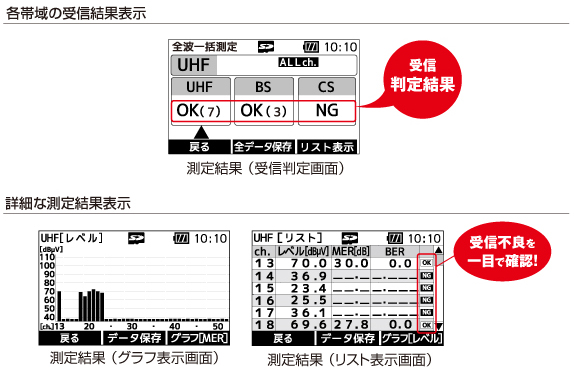

全波一括測定機能
一気にまとめて測定し、作業効率アップ！！
ALLch.（全チャンネル）⇔SELch.（登録したチャンネル）切換可能
地上デジタル放送、BSデジタル放送（右旋・左旋）、110°CSデジタル放送（右旋・左旋）の全帯域を一括測定できますから、壁面端子での受信判定が簡単に行えます。
また、帯域別またはチャンネルごとにMER（C/N）、BERを加味した受信判定結果を表示できます。
チャンネル登録機能
ALLch.（全チャンネル）⇔SELch.（登録したチャンネル）切換可能

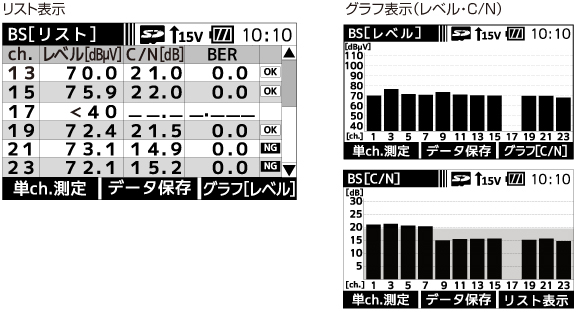

多チャンネル測定
数あるチャンネルを一挙に測定！
従来のハンディータイプのチェッカーで実現できなかった多チャンネル測定モードを実装しました。受信レベル・MER（C/N）・BERを同時に表示し、チャンネルごとに受信判定表示をするリスト表示と、受信レベル、MER （C/N）※4をそれぞれ表示するグラフ表示の2種類あります。
※4 MER （C/N）のグラフ表示はマスプロ製レベルチェッカーでは初めてです。

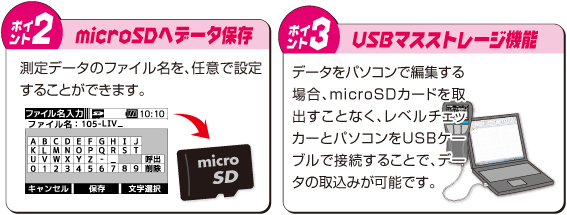

データ保存・CSV形式でデータを書き出し
簡単書類作成！
microSDカードにリスト表示、グラフ表示の測定データを保存できるようになり、かつ保存したデータの確認がレベルチェッカーで可能です。また、データをパソコンで編集する際、microSDカードを取出すことなく、レベルチェッカーとパソコンをUSBケーブルで接続することで、データの取込みが可能です。無償で提供するソフトウェアと併せて使用することで、書類作成が容易にできます。

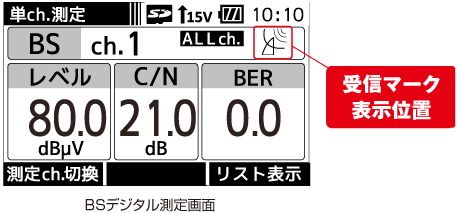

受信確認マーク表示機能
受信確認マークの表示で簡単調整！
地上デジタル放送に加え、BSデジタル放送、110°CSデジタル放送の受信確認マークを表示できますから、この一台で、地上デジタル放送、BSデジタル放送、110°CSデジタル放送のアンテナ調整が容易にできます。
サウンド機能
音でお知らせ！らくらくアンテナ調整！
MER（C/N）が低くなる（アンテナ方向がずれている）と低音、MER（C/N）が高くなると高音でお知らせします。また、MER（C/N）が高いほど音のピッチが短くなりますから、画面を見ずにアンテナ方向調整が容易にできます。

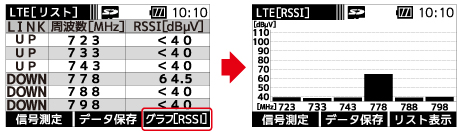

LTE測定が可能
さらに、多様な電波測定が可能に！
LTE（携帯電話サービス700MHz帯）のRSSI（受信信号強度）を測定できます。また、リストやグラフで表示することもできます。

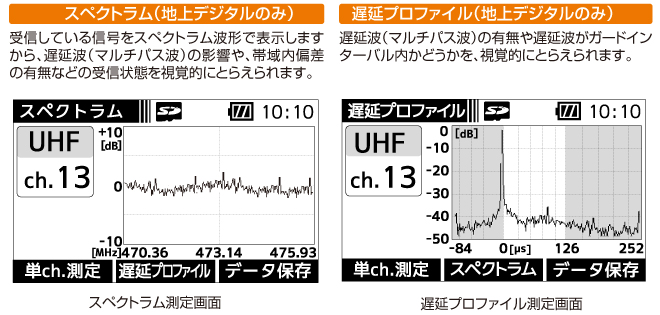

信号解析測定機能
測定値のグラフ化による視認性UP!

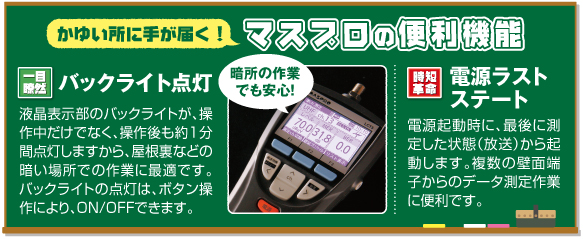

マスプロの便利機能
詳しくはメーカーHPをご確認ください＜＜メーカーHPはこちら＞＞

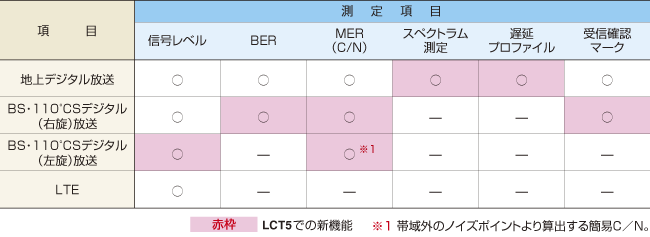

測定項目一覧
規格表
| 測定チャンネル | UHF（地上デジタル放送）：ch.13～52 BS：ch. 1～23（奇数チャンネル） BS-L（BS左旋円偏波）：ch.2～24（偶数チャンネル） CS（110°CS）：ch.2～26（偶数チャンネル） CS-L（110°CS左旋円偏波）：ch. 1～25 （奇数チャンネル） LTE(携帯電話サービス)：700MHz帯 |
|---|---|
| 周波数範囲 | UHF（地上デジタル放送）：470～710MHz BS：1032.23～1488.69 MHz BS-L（BS左旋円偏波）：2224.41～2680.87MHz CS（110°CS）：1532.75～2070.25 MHz CS-L（110°CS左旋円偏波）：2708.75～3223.25 MHz LTE(携帯電話サービス 上り)：718～748MHz LTE(携帯電話サービス 下り)：773～803MHz |
| 入力インピーダンス | 75Ω（F型端子） |
| 測定レベル表示範囲 | UHF（地上デジタル放送）：18～115dBμV BS・BS-L（BS左旋円偏波）：40～110dBμV CS（110°CS）・CS-L（110°CS左旋円偏波）：40～110dBμV LTE(携帯電話サービス)：40～110dBμV |
| 測定レベル確度 | ±2.5dB以内 UHF（地上デジタル放送）：35～105 dBμVのレベルにおいて※1 BS：45～105 dBμVのレベルにおいて CS（110°CS）： 45～105 dBμVのレベルにおいて BS-L（BS左旋円偏波）：45～105 dBμVのレベルにおいて CS-L（110°CS左旋円偏波）：45～105 dBμVのレベルにおいて LTE(携帯電話サービス)：40～110 dBμVのレベルにおいて （測定信号にマルチパスがある場合、誤差が出ることがあります） |
| MER・BER測定入力レベル範囲 | 40～115dBμV※1［UHF（地上デジタル放送）※2］ |
| MER表示範囲 | 0～32dB［UHF（地上デジタル放送）］ |
| BER表示範囲 | 2.2E-2～0.0［UHF（地上デジタル放送）］ |
| C/N・BER測定入力レベル範囲 | 45～100dBμV［BS・110°CS※3］ |
| C/N表示範囲 | 0～30dB［BS・110°CS］ |
| BER表示範囲 | 7.7E-2～0.0［BS・110°CS］ |
| 使用電池 | 単3形電池×4本 電池寿命（目安） アルカリ乾電池：約14時間※4 ニッケル水素電池：約18時間※5 |
| 消費電力 | UHF（地上デジタル放送）：約0.8Ｗ BS：約0.8Ｗ BS-L（BS左旋円偏波）：約0.5Ｗ CS（110°CS）：約0.8Ｗ CS-L（110°CS左旋円偏波）：約0.5Ｗ LTE(携帯電話サービス)：約0.7Ｗ |
| 使用温度範囲 | -10～+40℃ |
| カードスロット | microSDカードスロット（microSD・microSDHC対応） |
| インターフェース | USB端子（microB端子） |
| 外観寸法 | 218（H）×91（W）×28（D）mm［入力端子を含む］ |
| 質量（重量） | 約360g（単3形ニッケル水素電池4本使用時）、本器のみ約240g |
※1 UHF（地上デジタル放送）は、すべてのチャンネルの入力レベルを115dBμV以下にしてください。
チャンネル間のレベル差が15dB以上ある場合、入力レベルが低いチャンネル のレベル、ＭER、ＢERが正確に測定できないことがあります。
※2 (一社)電波産業会 ARIB TR-B14 階層パターン1、3において、地上デジタルテレビジョン放送でのモード、ガードインターバル長に準拠しているものが測定できます。
※3 BSではTC8PSK、110°CSではQPSKの変調方式の信号が測定できます。
※4 パナソニック製アルカリ乾電池 LR6EJ使用時（UHF測定、バックライト不使用、非給電時。+25℃で連続作動）
※5 パナソニック製ニッケル水素電池 BK-3HCD使用時（UHF測定、バックライト不使用、非給電時。+25℃で連続作動）
